作业规程计算机自动生成系统
(gctool)
1.系统目标
采掘作业规程是指导采掘区队正确施工、保证施工区队实现安全高效生产的技术指导性文件。作业规程中的主要内容直接关系到工作面的安全生产和经济效益。快速正确地编制作业规程是保证工作面安全生产和提高经济效益的前提。长期以来，作业规程都是由各区队技术员人工编制的，主要是凭编制人的经验和习惯，存在着不可避免的缺陷：
①个人或局部（区队）的经验往往是不完善的；
②作业规程中的某些内容不够全面，语言表达不够准确；
③作业规程编制过程中手工劳动量大，重复性劳动多；
④作业规程文本质量差；
⑤作业规程档案管理落后。
建立一套既符合《煤矿安全规程》和有关技术要求，又符合煤矿具体特点的采掘作业规程标准格式与内容标准，利用计算机这一现代化信息处理工具，开发一套功能全面、使用方便的基于最新WINDOWS及CAD平台的采掘作业规程计算机处理系统，提高采掘作业规程的编制效率和文档质量；提高作业规程格式与内容的标准化、实用性和准确性；实现作业规程档案管理的微机化，便于保存和查询，是进行采掘作业规程改革、提高采掘技术人员的工作效率、保证采掘工作面安全生产、保证矿井高产高效的切实可行的重要技术途径。
2.研发历史
作业规程计算机自动生成系统（以下简称为 GCTOOL 系统）的研究开始于1993年。GCTOOL系统经历了从无到有、从小到大的发展历史：
①1993—1994年，研制成功GCTOOL 1.0。GCTOOL 1.0 采用Quick Basic 4.5 作为主要的开发语言，作业规程格式和内容的变化采用子程序的方法实现，一般用户难以修改。图形处理采用AUTOCAD 10.0 中文版，建立了基本图库。采用Quick Basic + SCRIPT 文件的方式实现了部分自动化绘图功能。作业规程文本的打印采用自行开发的打印模块进行打印；作业规程中的图形采用AUTOCAD的打印功能进行输出，不能实现作业规程的图文混排。GCTOOL 1.0 的运行环境为 DOS 5.0和 ACIOS 2.0 。
②1995年研制成功GCTOOL 2.0。GCTOOL 2.0 仍然采用Quick Basic 4.5 作为主要的开发语言，加入了“作业规程样本文件”的概念。所谓“作业规程样本文件”可以理解为系统生成作业规程的模板，其中的所有内容分为二部分：不随工作面条件的变化而变化的部分（固定部分）和随工作面条件的变化而变化的部分（文本变量）。从该版本开始，系统定义了用于描述“作业规程样本文件”的宏语言GC——SCRIPT，用户可以用任何一种文本编辑器按照GC——SCRIPT的要求自由修改、定义作业规程样本文件。用户使用该系统编写作业规程时，只要指明按哪一个作业规程样本，系统会自动将该样本中的所有变量以友好的界面显示给用户，要求用户回答这些变量在具体工作面的实际值，最后再将这些变量的值与样本文件中的固定部分合成，从而生成一份完整的作业规程文本。由于作业规程样本文件是纯文本文件，用户可以根据实际情况需要及时地修改已有的作业规程样本文件，也可以增加新的作业规程样本文件，因而系统具有了开放式结构，灵活性和实用性大大提高。
GCTOOL
2.0的绘图系统仍然采用AUTOCAD 10.0 中文版。整个系统在DOS6.0下运行。
GCTOOL
2.0的打印输出功能与1.0 版相同。
③1996年研制成功GCTOOL
3.0。GCTOOL 3.0 以中文windows3.2 为系统平台,采用Visual Basic
3.0/4.0 作为主要的开发语言，首次实现图形化用户界面(GUI)。系统生成作业规程文本后，用户可以采用中文
word 6.0 进行排版输出。图形处理采用Autodesk 公司的AutoCAD R12
for Windows作为绘图平台，主要图形采用AutoLisp + DCL
实现了参数化绘图功能。
GCTOOL
3.0实现了图文混排功能。
④1997——1998年研制成功GCTOOL
5.0。GCTOOL 5.0 以中文windows98/95 为系统平台,采用Visual Basic
5.0 作为主要的开发语言，中文 word 97为文本处理平台。自该版本始，GCTOOL
系统引入了“ActiveX Automation技术”，通过在主程序中创建word
97的对象实例，直接操纵word 97，因而系统可以直接生成任意格式的作业规程文本，简化了用户操作，提高了工作效率。同时采用了AutoCAD
R14作为绘图平台，并对其菜单和对话框进行了汉化处理。
⑤1999年研制成功GCTOOL
6.0，又称为VBA版。与5.0版相比，该版本主要是采用了Visual
Basic for Application 5.0 (VBA 5.0)作为系统开发语言。采用直接在VBA的宿主程序——Word
97中进行开发的模式，运用VBA直接操纵Word 97的类库（对象集合），充分利用各个对象的属性和方法，淋漓尽致的发挥Word
97的各种功能，同时利用VBA对Word 97进行了定制和扩充。由于该版本直接运行于Word
97 环境中，代码短，与Word 97结合紧密，系统运行效率高，稳定性好。该版本仍然采用AutoCAD
R14作为绘图平台。
VBA版的作业规程样本文件采用Word
97的模板文件格式，不再采用文本文件格式。
⑥2002年研制成功GCTOOL
7.0。与6.0版相比，该版本主要是采用了最新的Word 2000
作为文字处理平台，绘图系统采用AutoCAD R2000
作为支持基础，系统运行效率更高，稳定性更好。
⑦未来计划：Intranet/Internet版。随着煤矿信息化建设的飞速发展，信息共享、网络办公乃大势所趋。虽然GCTOOL 6.0/7.0 所生成的作业规程文本和图形可以采用C/S结构以文件共享的方式在网上共享,实现网上办公,但这种方式已经跟不上因特网发展的步伐了。今后的发展方向是采用B/W结构（浏览器/Web服务器结构），在Intranet 上建立“作业规程主页”，服务器端采用ASP（Active Server Page）和（或）CGI(Common Gateway Interface)技术建立“超级作业规程数据库”，实现基于Intranet 的作业规程编制、审批和打印输出系统。
3.主要内容
◆
在充分研究和讨论的基础上，制定了符合煤矿特点的采掘作业规程标准；
◆
制定了煤矿作业规程安全技术措施综合数据库；
◆ 开发了I类图形的参数化自动生成系统；

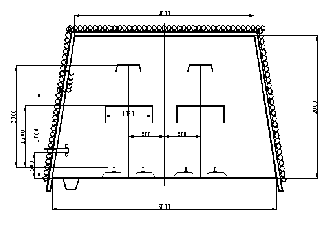

⑴梯形断面图自动绘制；

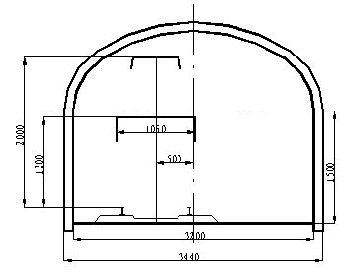

⑵拱形断面图自动绘制；
⑶三心拱形断面图自动绘制；
⑷矩形锚网断面图自动绘制；
⑸地质柱状图自动绘制；
⑹采煤工作面循环图表自动绘制；
⑺掘进工作面循环图表自动绘制；
⑻拱形断面炮眼布置图自动绘制。
◆建立了煤矿采掘作业规程常用图形库；
◆建立了煤矿采掘作业规程常用图形元件（图素）库；
◆
研制了自动生成作业规程文本的软件及各种用户界面；
4.系统特点
.◆系统在Windows2000中运行，采用最新的AUTOCAD2000和WORD2000作为支持平台，全部采用GUI界面，界面友好，使用方便。
◆系统能自动生成采掘作业规程中的主要内容，功能完善。
◆
建立了丰富的采掘规程图库及图件，提供了实用方便的交互式绘图环境，在极短的时间内就可绘制出一幅实用的图形。使用普通打印机即可打印出满足作业规程精度要求的相关图纸，同时也可以输出高精度的彩色图形。
◆
提供了功能强大的文字处理功能，用户可按照自己的习惯按任意格式将规程打印输出。
◆.
系统编制出来的作业规程格式与内容符合《煤矿安全规程》和相关技术要求及煤矿具体情况。
◆
系统编制出来的作业规程文本质量高，字体丰富，图形美观、准确。
◆
一个较为熟练的技术人员编制一份规程的时间不超过2个工作日，大大提高了规程编制效率，节约了技术人员用于规程编制的时间，使他们把更多的精力投入生产技术管理工作中。
◆
作业规程档案管理安全高效，利用计算机海量存储及检索高效的特点，可以将所有作业规程以电子介质保存，对已存档的规程可随时查阅参考。
◆
作业规程的格式与内容可由用户根据需要及时更新以满足日常工作需要。
◆. 随着煤矿计算机局域网的建设，本系统可以上网运行，支持多用户并发操作。届时，从规程的编制、修改、审批到最后打印都将在网上进行，提高了工作效率，实现无纸作业
5.部分图例
