工作面顶板动态与支护质量监测数据处理系统
JC For Windows 3.x /98/2000/xp
软件功能

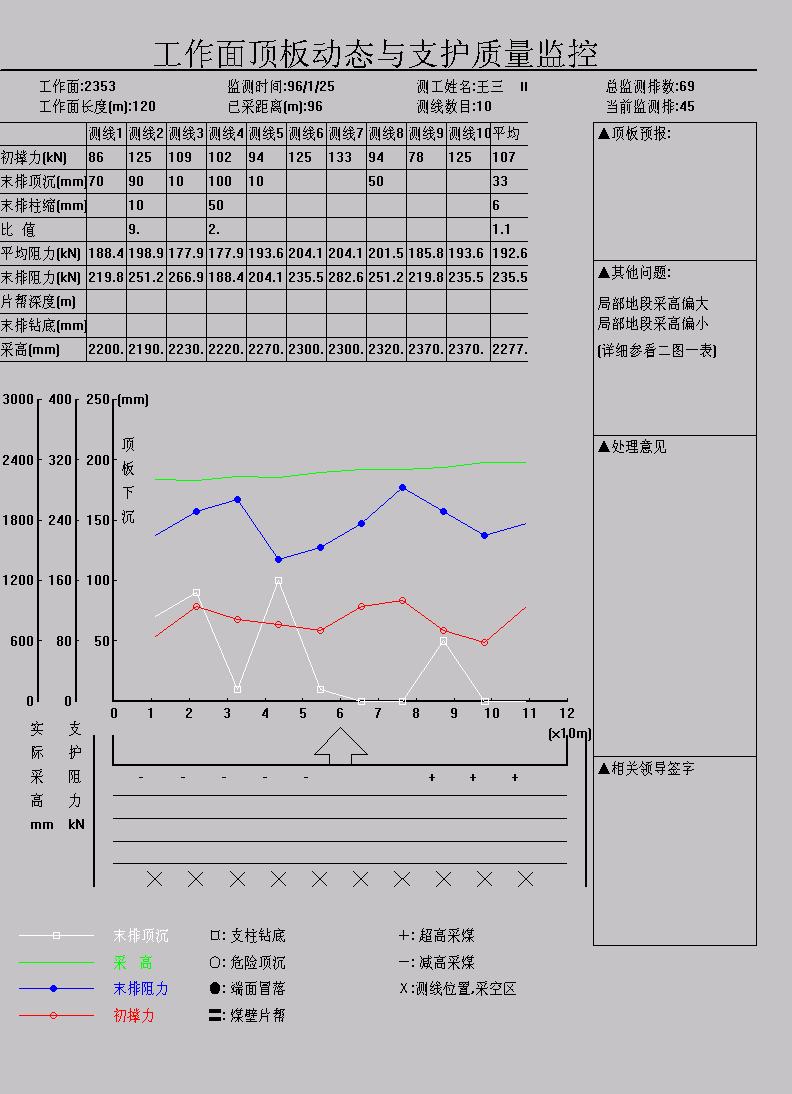

对工作面顶板动态与支护质量监测的数据进行处理,并打印“两图一表”，即“工作面支护状况平面图”，“工作面矿压显现变化曲线图”和“工作面矿压参数汇总表”。
本软件具有下列特点：
1.适合于煤矿常用的各种监测模型，如比值法、压力法等，．．．；
2.可以处理10种监测指标，几乎包括了煤矿常用的所有监测指标；
(1).初撑力
(2).工作阻力
(3).顶板下沉量
(4).活柱下缩量
(5).断层落差
(6).悬顶长度
(7).片帮深度
(8).端面冒高
(9).支柱钻底量
(10).采高
(11).底煤厚度
(12).顶煤厚度
(13).浮煤厚度用户可以根据本矿的实际情况选择其中的一个或几个指标进行监测。
3.“工作面矿压参数汇总表”中可以打印下列参数：
(1).打印初撑力
(2).打印机道顶沉
(3).打印末排顶沉
(4).打印末排柱缩
(5).打印比值
(6).打印平均阻力
(7).打印末排阻力
(8).是否打印断层落差
(9).打印悬顶长度
(10).打印片帮深度
(11).打印端面冒高
(12).打印钻底深度
(13).打印底煤厚度
(14).打印顶煤厚度
(15).打印浮煤厚度用户可以根据本矿的实际情况，有选择地打印上述参数。 既可以选择所有全部参数，也可以只选择一个或几个参数。
4.“工作面矿压显现变化曲线图”中可以绘制下列曲线：
(1).绘制采高曲线
(2).绘制末排顶沉曲线
(3).绘制初撑力曲线
(4).绘制末排阻力曲线
用户可以选择绘制一条、二条、三条或全部四条曲线， 也可以不绘制任何曲线。而且曲线图中的纵向坐标轴的最大高度值是可以随便改变的，保证了曲线图的协调性；
5.“工作面支护状况平面图”中可以反映下列信息:
(1).工作面推进方向
(2).工作面测线数目及位置
(3).工作面控顶排数
(4).支柱钻底情况
(5).切顶排顶板危险状况
(6).机道顶板危险状况
(7).工作面采高情况
(8).煤壁片帮情况
(9).端面冒落情况
6.软件可以对下列情况进行预报：
(1).机道顶板危险状态
(2).机道顶板来压状态
(3).切顶排顶板危险状态
(4).切顶排顶板来压状态
7.软件操作简单，使用方便。所有输入界面均采用Windows风格；
8.用户每天输入观测数据时，可以参考上一次的观测数据.用户只要用鼠标在相应条目上点一下,系统立刻显示上一次的观测数据， 便于用户对照和参考；
9.一个工作面的所有观测数据均自动存入数据库中，数据处理过程非常简单，不需要用户反复倒表和计算。需要用户做的只有轻轻的点一下对应按钮而已；
10.数据处理过程中，系统能够自动对观测数据进行纠错处理；
11.“两图一表” 既可以在打印机上打印输出，也可以只在屏幕上输出；
12.使用本软件的用户可以免费升级；
13.使用本软件的用户可以得到一次“工作面支护质量监测技术讲座”的听课权限许可。
14.使用本软件的用户可以免费加入“矿业软件服务网”，您可以免费得到许多共享软件和自由软件，还可以免费获得计算机技术支持咨询服务。我们以优惠的价格向各个入网用户提供计算机软件及硬件的同时，还经常举办计算机技术交流活动，不定期举行学术交流会议，给广大用户提供一个学术交流的机会。
15.使用本软件的用户没有修改本软件的权力。
使用操作
软件起动后,打开"开始..."菜单,显示如下:
输入观测数据
绘制两图一表
设定基本参数
退 出
1.设定工作参数
第一次对某工作面的监测数据开始处理前,首先要对工作面的基本参数进行设定.如果不首先对该工作面的有关参数进行设定,而直接输入数据,则系统提腥用户进行设定并立刻返回主菜单.从第二次开始往后,输入数据时就不要求用户设定工作面基本参数了.有下列参数需要用户输入:
(1).工作面名称
按照实际情况输入工作面的名称即可.对拉面时,按两个面处理.如:2331对拉面,可以分别编号为12和13,对应2331上面和2331下面.
(2).工作面的长度(m)
输入工作面的倾斜长度.对拉面按两个工作面处理.
(3).测线数目(3-10)
指的是沿工作面倾斜方向布置的测线数目.一般工作面布置3--5条即可,最大不超过10条.本系统默认最多测线数为10.第一次用本系统对某一工作面监测数据进行处理时,必须根据实际情况输入测线数目,直到该工作面监测结束中间不能改变测线数目.因为这将导致数据库结构的破坏,造成不可预测的后果. 请用户千万注意!!!!
(4).工作面最大控顶排数(4/5),一般为4或5.见四回一时,取4;见五回一和见五回二时,取5.
(5).打印初撑力
(6).打印机道顶沉
(7).打印末排顶沉
(8).打印末排柱缩
(9).打印比值
(10).打印平均阻力
(11).打印末排阻力
(12).打印断层落差
(13).打印悬顶长度
(14).打印片帮深度
(15).打印端面冒高
(16).打印钻底深度
(17).绘制采高曲线
(18).绘制末排顶沉曲线
(19).绘制初撑力曲线
(20).绘制末排阻力曲线
(5)--(20)是控制打印结果的开关参数
(21).顶板下沉量最大值(400mm)
(22).支柱阻力最大值(500kN)
(21)--(22)是控制曲线图纵坐标表示范围的参数.如果实测数据较大,
则应将上述二值定义得大一点;如果实测值较小,则应将上述二值定义得小一点. 这样绘制出来的曲线图比较美观.()中的数值是系统默认值.
(23).走向长度(m)
工作面沿推进方向的总长度.
(24).设计采高(mm)
工作面作业规程中设计的采高.
(25)机道危险顶沉(mm)
"机道危险"预报标准.如果实际监测的机道顶板下沉量大于或等于该值,则系统会作出"机道危险"的预报. 如果用户想在监测结果中对机道顶板的安全状况进行监测和预报,则必须输入一个预报标准值.如果用户不输入该值, 则系统不对机道的顶板状况进行预报.
(26)机道来压顶沉(mm)
"机道来压"预报标准.如果实际监测的机道顶板下沉量大于或等于该值,则系统会作出"机道来压"的预报. 如果用户想在监测结果中对机道顶板的来压情况进行监测和预报,则必须输入一个预报标准值.如果用户不输入该值, 则系统不对机道的顶板来压情况进行预报.
(27).切顶线危险顶沉(mm)
系统预报"切顶线危险"的顶板下沉量指标. 参见(25) .
(28)切顶线来压顶沉(mm)
"切顶线来压"预报标准. 如果实际监测的某切顶线处顶板下沉量大于或等于该值,则系统会作出"切顶线来压"的预报.如果用户想在监测结果中对切顶线处顶板的来压情况进行监测和预报,则必须输入一个预报标准值.如果用户不输入该值,则系统不对切顶线的顶板来压情况进行预报.
(29).超高采煤临界值(mm)
系统预报"超高采煤"的采高上限. 如果实际采高大于该值, 则系统预报超高采煤.在绘制工作面支护状况平面图时会在相应的测线位置用符号"＋" 进行标记。如果用户不输入该值,则系统不预报.
(30).减高采煤临界值(mm)
系统预报"减高采煤"的采高下限. 如果实际采高小于该值, 则系统预报减高采煤.在绘制工作面支护状况平面图时会在相应的测线位置用符号"－" 进行标记。如果用户不输入该值,则系统不预报.
(31).支柱钻底最大允许值(100mm)
如果实测支柱钻底量大于该值, 则系统在绘制工作面支护状况平面图时会在相应的测线位置用符号"口"进行标记.如果不输入该值,系统默认为100mm.
(32).片帮深度最大允许值(mm)
如果实测某测线处煤壁片帮深度大于该值, 则系统在绘制工作面支护状况平面图时会在相应的测线位置用符号"＝"进行标记.如果不输入该值, 系统就不进行标记。
(33).端面冒高最大允许值(mm)
如果实测某测线处的端面冒高大于该值, 则系统在绘制工作面支护状况平面图时会在相应的测线位置用符号"●"进行标记.如果不输入该值 , 系统就不进行标记。
(34).测工姓名
用户可以把所有测工的名字输入于此.以后每天输入数据时, 只要用鼠标点一下某一姓名即可.
2.输入观测数据
有下列参数需要用户输入:
(1).观测时间
按照 "年/月/日/班" 的格式输入.对于每次观测只要在第一观测线中输入观测时间即可.最大长度为11个字符
(2).测工编号 (只要在第一测线中输入即可).
(3).已推进距离 (只要在第一测线中输入即可).
指工作面已经推进的距离.
(4).煤壁处采高
输入在煤壁处实际量得的顶底板高度即可
(5).断层落差
输入测线处实际存在的断层落差
(6).悬顶长度
输入测线处实际存在的悬顶长度
(7).片帮深度
(8).端面冒高
(9).初撑力
(10).第一控顶排顶底高
输入第一控顶排处的顶底板高度
(11).第一控顶排活柱高
输入第一控顶排处的活柱高度
(12).第一控顶排钻底量
输入第一控顶排处的钻底量
(13).第二控顶排顶底高
输入第二控顶排处的顶底板高度
(14).第二控顶排活柱高
输入第二控顶排处的活柱高度
(15).第二控顶排工作阻力
输入第二控顶排的支柱工作阻力即可.
(16).第二控顶排钻底量
输入第二控顶排处的钻底量
(17).第三控顶排顶底高
输入第三控顶排处的顶底板高度
(18).第三控顶排活柱高
输入第三控顶排处的活柱高度
(19).第三控顶排工作阻力
输入第三控顶排的支柱工作阻力即可.
(20).第三控顶排钻底量
输入第三控顶排处的钻底量
其余数据依次类推.
3.打印两图一表
进入该项功能后,系统首先在屏幕上绘制当前监测排的"二图一表".
如果用户要打印其他监测排的"二图一表",可点一下"监测排"按钮,输入一个欲打印的那一监测排的序号即可. 如果用户输入的序号小于工作面的最大控顶排数或数据库中不存在该监测排的话,则系统自动返回.系统默的监测排数是当前数据库中最后一个监测排的序号.
假如某工作面的支护方式是"见四回一", 则必须监测四排支柱以后才能打印"两图一表";假如某工作面的支护方式是"见五回一"或"见五回二",则必须监测五排支柱以后才能打印"两图一表".
4.退出系统
执行后退出系统,返回Windows
